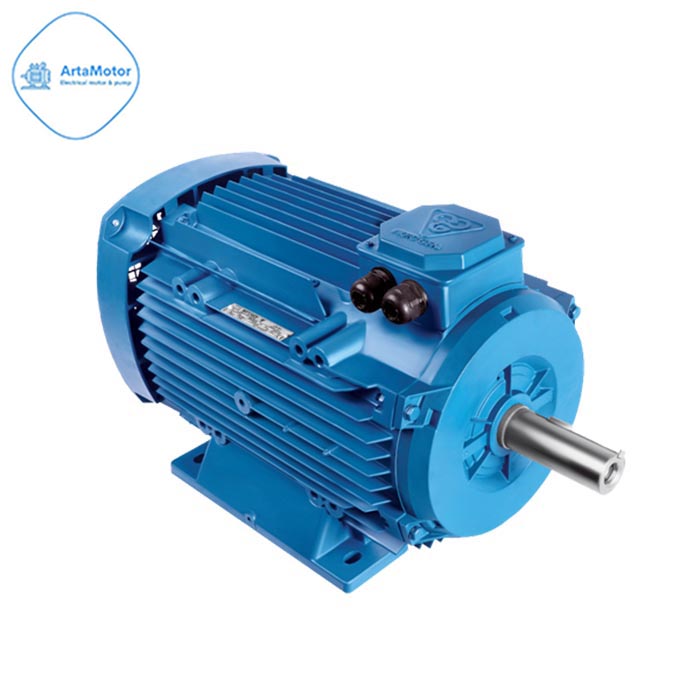

الکترو موتور سه فاز پوسته آلومینیومی موتوژن مدل 71.2B.3000

الکترو موتور سه فاز پوسته آلومینیومی موتوژن مدل 71.2B.3000

الکتروموتورهای سه فاز صنعتی فریم آلومینیومی

الکتروموتورهای سه فاز آلومینیومی موتوژن در محدوده فریم سایز 56 تا 160 و با توان 0.06 تا  18.5 كيلووات طراحی و ساخته میشوند این الکتروموتورهای سه فاز تک دور و دو دور دارای  روتور قفس سنجابی و پروانه خنک کننده میباشند که مطابق استاندارد IEC34 و با ولتاژ نامی  380 ولت کلاس عایقی F و درجه حفاظت IP54٫55 تولید و روانه بازار میشوند. ویژگی های  الکتروموتورهای سه فاز آلومینیومی آنها را برای استفاده در شرایط عادی و طولانی مدت مناسب  میسازد. حداکثر توان این الکتروموتورها در سرعتهای 750، 1000 ، 1500 و 3000 دور در  دقیقه به ترتیب 7.5 ، 11 ، 15 و 18.5 کیلووات میباشد.

اثر تغییرات ولتاژ و فرکانس منبع تغذیه :

بر اساس استاندارد 1-IEC60034 الکتروموتورها با تغییرات ولتاژ تا 15 یا فرکانس تا 2% قادر به انجام کار مورد نظر می باشند. اما در این  حالت مشخصات کارآیی آنها لزوما با مشخصات کارآیی در ولتاژ و فرکانس نامی بطور کامل مطابقت نکرده و اختلاف جزیی وجود خواهد  داشت و دمای آنها کمی بیشتر از حالت کار در ولتاژ و فرکانس نامی خواهد بود. نکات فوق در صورت تغییرات همزمان ولتاژ و فرکانس نیز  صادق است.

تغییرات مجاز مشخصات کارآیی :

بر اساس استاندارد 600341 IEC تغییرات زیر در مشخصات کار آبی مجاز می باشند.

) 0.07 = حداکثر

1) 1 (0.02 = حداقل-cos(

0.15 )1-1( : )۹( راندمان

ضریب توان (@Cos)

لغزش ( در دمای کاری و بارکامل ) :

اتصال زمین :

الکتروموتورهای 1KW (توان)

الکتروموتورهای 1KW (توان)

جریان راه اندازی :

-15% +25%

گشتاور روتور قفل شده

-10%

-15%

گشتاور شکست :

Pull up گشتاور

%30 لغزش نامی یا تضمین شده

%20 و لغزش نامی یا تضمین شده

20 + جریان راه اندازی با تضمین شده

گشتاور راه اندازی با تضمین شده

گشتاور ماکزیمم با گشتاور تضمین شده

گشتاور شتاب گیری با حداقل گشتاور تا گشتاور حداکثر

الکتروموتورهای با فریم آلومینیومی دارای دو محل اتصال زمین هستند که با علامت مشخص شده اند یکی از آنها در داخل جعبه  ترمینال و دیگری بر روی پایه الکتروموتور تعبیه شده است در الکتروموتورهای با فریم چدنی، محل اتصال زمین در پایه الکتروموتور

تعبیه شده است.

هشدار : جهت جلوگیری از هرگونه شوک الکتریکی و برق گرفتگی احتمالی از طریق الکتروموتور قبل از وصل الکتروموتور به شبکه برق  باید سیم ارت به محل مربوطه نصب گردد.

اضافه بار

الکتروموتورها بعد از رسیدن به دمای کاری نرمال، بر اساس استاندارد 1-60034 IEC قادر به تحمل جریان اضافی تا 1.5 برابر جریان

نامی به مدت 2 دقیقه هستند.

گشتاور اضافی لحظه ای :

الکتروموتورها در ولتاژ و فرکانس نامی خود بدون کاهش ناگهانی سرعت یا توقف قادر به تحمل گشتاور اضافی با افزایش تدریجی تا  %60 گشتاور نامی خود به مدت 15 ثانیه میباشند. توان خروجی مندرج در کاتالوگ مربوط به عملکرد الکتروموتور تا ارتفاع 1000 متر از  سطح دریا و دمای تا 40 درجه سانتیگراد میباشد برای ارتفاع و دماهای بالاتر مطابق جدول شماره 5 عمل گردد.

پایه :

در الکتروموتورهای با فریم آلومینیومی تیپهای 160,132,90 و کلیه الکتروموتورهای با فریم چدنی پایه جدا شونده میباشد.

در الکتروموتورها با پایه جدا شونده چرخش فریم در هر چهار جهت امکان پذیر میباشد.

ترمینال باکس قابلیت نصب در چهار جهت چپ راست بالا و پائین را دارد. )

ترمیستور :

در کلیه الکتروموتورهای فریم سایز 180 به بالا ترمیستور (PTC) نصب میگردد و برای بقیه الکتروموتورها در صورت سفارش مشتری قابل  نصب میباشد در صورت سفارش مشتری برای کلیه الکتروموتورها امکان نصب Anti Condensation Heaters و RTD وجود دارد .
